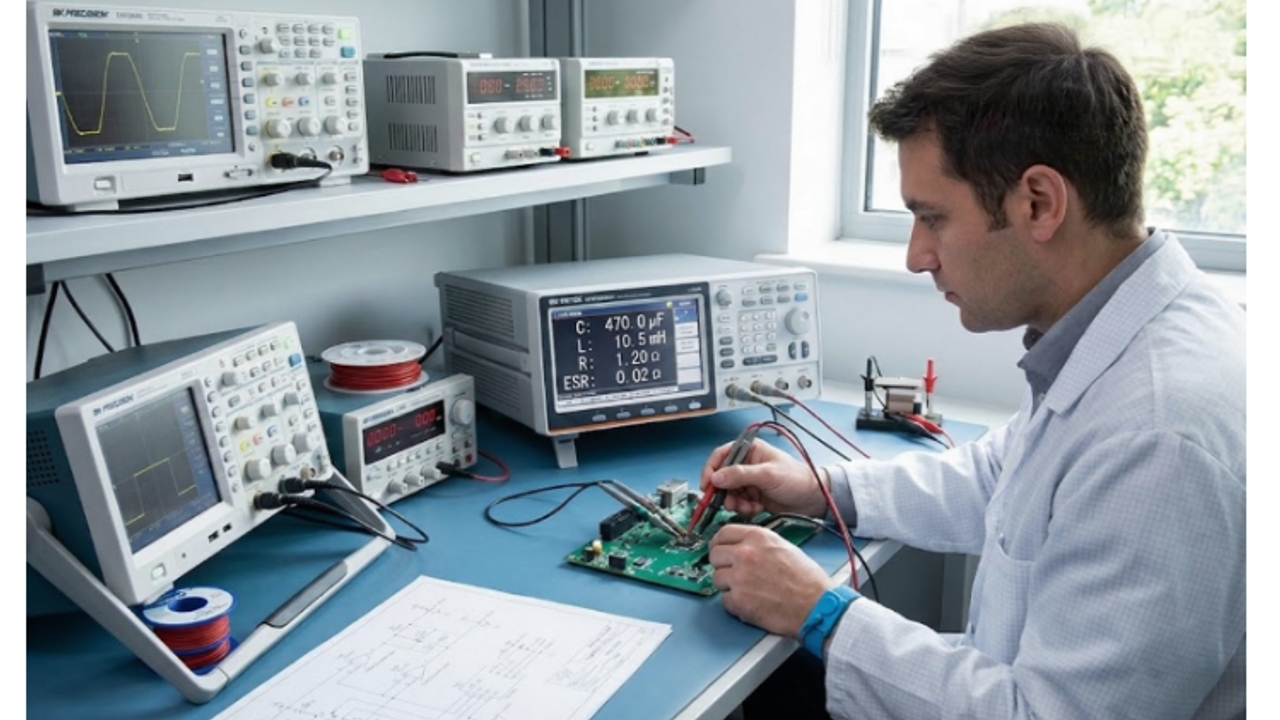

Elektronik devrelerde kullanılan tüm reaktif bileşenler — indüktör (L), kapasitör (C) ve direnç (R) — sistemin çalışma karakteristiğini doğrudan etkiler. Bu nedenle mühendisler için bu bileşenlerin doğru ölçümü kritik bir gereksinimdir. İşte bu noktada LCR metre, devre analizinin en güvenilir araçlarından biri hâline gelir.
Modern LCR metreler, hem düşük frekanslı ölçümlerde hem de yüksek frekanslı karakterizasyon testlerinde hassas sonuçlar sunar.
Ar-Ge laboratuvarlarında, kalite kontrol hatlarında ve üretim montaj süreçlerinde standart bir test cihazıdır.
LCR Metre Nasıl Çalışır?
Bir bileşenin reaktansını belirlemek için LCR metre, test edilen elemana AC sinyali uygular.
Daha sonra bu sinyalin gerilim-akım faz farkı, empedans, reaktans ve kayıp faktörü (D / Q) üzerinden bileşenin gerçek değerini çıkartır.
Cihazın uyguladığı ölçüm parametreleri:
-
Test frekansı: 100 Hz – 100 kHz
-
Test sinyali seviyesi: 0,1–1 V arası
-
Paralel / seri devre eşdeğer modelleri
-
D/Q faktörü ölçümü (quality factor)
-
ESR (Equivalent Series Resistance)
Bu veriler sayesinde sadece nominal değer değil, bileşenin gerçek çalışma koşullarındaki davranışı analiz edilir.
? Hangi Durumlarda LCR Metre Kullanılır?
LCR metreler, çok geniş bir uygulama yelpazesinde kullanılır:
-
Kondansatör kapasite doğrulama
-
Bobin endüktans ölçümü ve nüve karakterizasyonu
-
Filtre devre tasarımı
-
Güç elektroniği bileşenlerinin empedans analizi
-
Yüksek frekans devrelerindeki kayıp faktörü tespiti
-
Üretim hattında maliyetli arızaları önlemek için ön kontrol
Örneğin bir SMPS güç kaynağında kullanılan bobinin saturasyon noktası yaklaştıkça ESR değeri yükselir. LCR metre ile bu artış erken tespit edilerek tasarım sorunları önlenebilir.
LCR Metre Seçerken Dikkat Edilecek Teknik Özellikler
Bir mühendis için LCR metre seçimi, sadece frekans aralığına bakmaktan çok daha fazlasıdır:
-
Frekans aralığı
-
1 kHz yeterli olabilir, fakat güç elektroniği veya RF uygulamalarında 100 kHz ve üzeri gerekir.
-
Test seviyeleri (V / mA)
-
Hassas analog bileşenlerde düşük test voltajı gerekir.
-
Eşdeğer model seçimi (SER / PAR)
-
Ölçüm doğruluğu uygulamaya göre değişir.
-
Otomatik empedans seviyesi seçimi
-
D/Q ve ESR ölçüm hassasiyeti
Testone portföyündeki GW Instek, BK Precision ve Meatest modelleri hem laboratuvar sınıfı hem de üretim hattı ihtiyacını karşılar.
Ölçüm Hatalarını Azaltmak İçin İpuçları
-
Ölçüm uçlarını mümkün olduğunca kısa tutun.
-
Kelvin (4-wire) bağlantı tercih edin.
-
Paraziti azaltmak için metal masa veya toprak referansı kullanın.
-
Yüksek değerli kapasite veya bobinlerde frekans seçimini dikkatle yapın.
-
Zayıf bağlantılar ESR hatasına yol açabilir; kıskaç uçlarınızı temiz tutun.
Bu basit adımlar bile sonuç doğruluğunu %20’ye kadar iyileştirebilir.
Kapasitans, endüktans, ESR veya Q-faktörü ölçerken sorun yaşıyorsanız, uygun cihazı Testone modelleri arasından seçebilirsiniz. Ayrıca ihtiyaçlarınıza en uygun LCR metre için uzman mühendislerimize danışabilirsiniz: ?
